ティアック MD-5MKII MDデッキ
TEAC MD-5MKII MiniDisc Deck Repair
ティアック MD-5MKII 修理概要

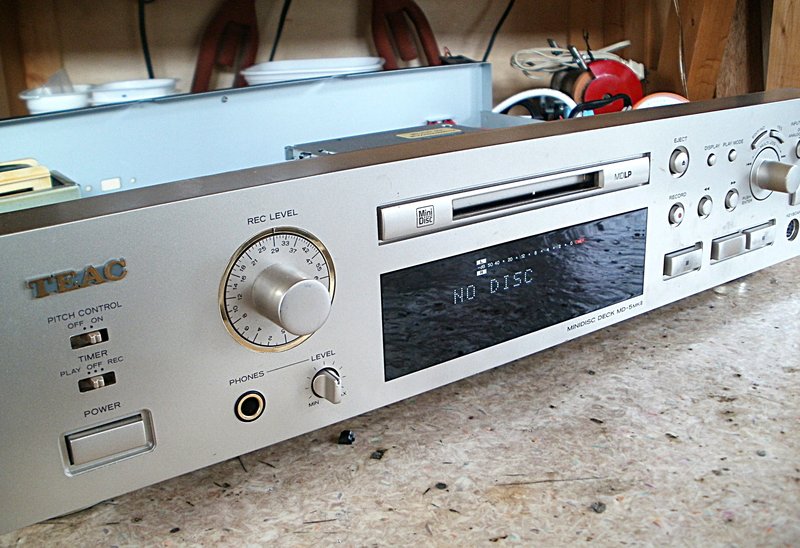

TEAC MD-5MKII は、MDLP対応のミニディスクデッキです。お預かりする症状で最も多いのは、ディスクが挿入できない、挿入しても引き込まれない、入れたディスクが取り出せない、ディスプレイに NO DISC と表示されたまま動作しない、といったローディング系の不具合です。
この機種のローディングとイジェクトは、ゴムベルトによる駆動ではありません。内部のギヤによる動作で、ディスクホルダーの引き込みと排出を機械的に行っています。そのため、他機種で定番の「ベルト交換で改善」という対応は当てはまりません。
この機種の特徴・ピッチコントロール
MD-5MKII のフロントパネルには、PITCH CONTROL の OFF / ON スイッチが備わっています。再生速度（ピッチ）を調整できる機能で、MDデッキとしては他にあまり例のない装備です。
MDデッキそのものが生産を終えている現在、この機能を持つ機器を新たに入手することはできません。同等の機能を持つ代替機がないため、故障した場合に買い替えで済ませられない機器のひとつです。
再生スピードを調整できるため、使い方の幅が広がります。この機能を目的に使い続けておられる方もいらっしゃいます。
1.ローディング不良の原因・ギヤ部クラッチのスリップ
MD-5MKII のローディング不良で実際に多いのは、ギヤ部クラッチのスリップによるトルク不足です。
ローディング機構がギヤだけで直結されていると、動作中に負荷がかかった際に力の逃げ場がなく、ギヤやレバーを破損させてしまいます。それを防ぐため、駆動系にはクラッチが組み込まれています。経年でこのクラッチの保持力が低下すると、モーターは回っているのにディスクホルダーを動かすだけのトルクが伝わらず、途中で空転する状態になります。
この場合、電源は入り、モーターの動作音も聞こえるにもかかわらず、ディスクが引き込まれない・排出されないという症状になります。ディスクを認識する前の段階で止まるため、表示は NO DISC のままとなります。
2.ディスクホルダー部の分解・ギヤ部の露出

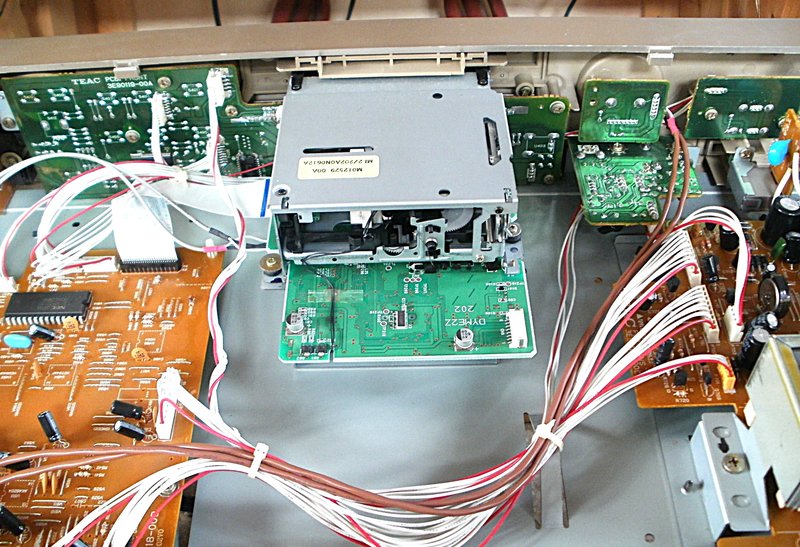

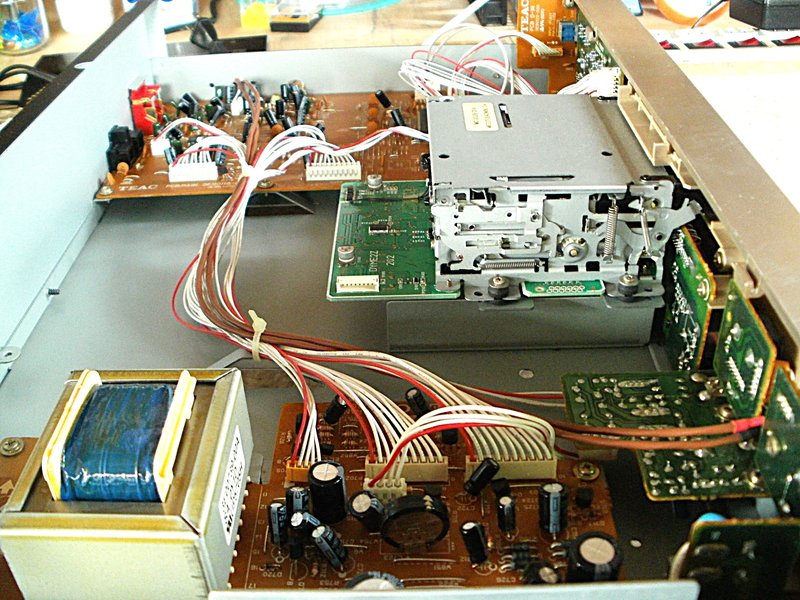

クラッチとギヤは、ディスクホルダーの内側に組み込まれています。点検・修正のためにはディスクホルダー部を分解し、ギヤ部分を露出させる作業が必要です。
ホルダーは薄い金属板とプラスチック部品、レバー、スプリングが噛み合った構造で、分解そのものよりも組み立てて元の動作に戻すまでが手間のかかる作業になります。レバーの位置関係やスプリングの掛かり方を一つでも誤ると、組み上げた後に動作しません。順序と位置を記録しながら進める必要があります。
外観からはギヤ部の状態は確認できないため、症状だけで原因を断定することはできません。分解して実際に機構の動きを確認したうえで判断しています。
3.部品供給終了への対応・部品そのものを修理する
MD-5MKII の補修部品はすでに供給が終了しています。交換用のメカニズムやギヤ単体を新品で入手することはできません。
そのため、部品を交換するのではなく、部品そのものを修理する方向から作業を進めます。スリップしているクラッチ部の保持力を回復させる処置を行い、組み上げたうえで機構の動作を確認しながら、現状の部品で本来の動作に戻せるかを見極めていきます。
機構の摩耗や破損の程度によっては、修理が難しい場合もあります。点検確認の結果は、作業前にご連絡しています。
4.修理総括・MD-5MKIIの故障傾向
MDデッキは製造から20年以上が経過している機器です。MD-5MKII の場合、ローディング系の不具合はゴムベルトではなくギヤとクラッチ側に原因があることが多いという点が、他のMDデッキやCDプレーヤーとの違いになります。ベルト交換で改善する機種と同じ感覚で捉えると、原因を見誤ります。
使用頻度が低い個体でも、時間の経過とともにクラッチの保持力低下は進みます。「長く使っていなかったので大丈夫だと思っていた」という機器でも、同じ症状が出ています。
ディスクが出てこない状態で無理に引き出そうとすると、ホルダーやレバーを変形させてしまい、修理がより難しくなります。症状が出た場合はそのままの状態でご相談ください。
