ソニー CMT-M35WM/HCD-M35WM
SONY CMT-M35WM Repair
ソニー CMT-M35WM 修理概要
ソニー製コンパクトステレオシステム「CMT-M35WM（HCD-M35WM）」CD・MD・カセットテープ・チューナー・ウォークマンUSB接続と多機能を一体に備えたミニコンポで、2000年代初頭に人気を博したモデルです。

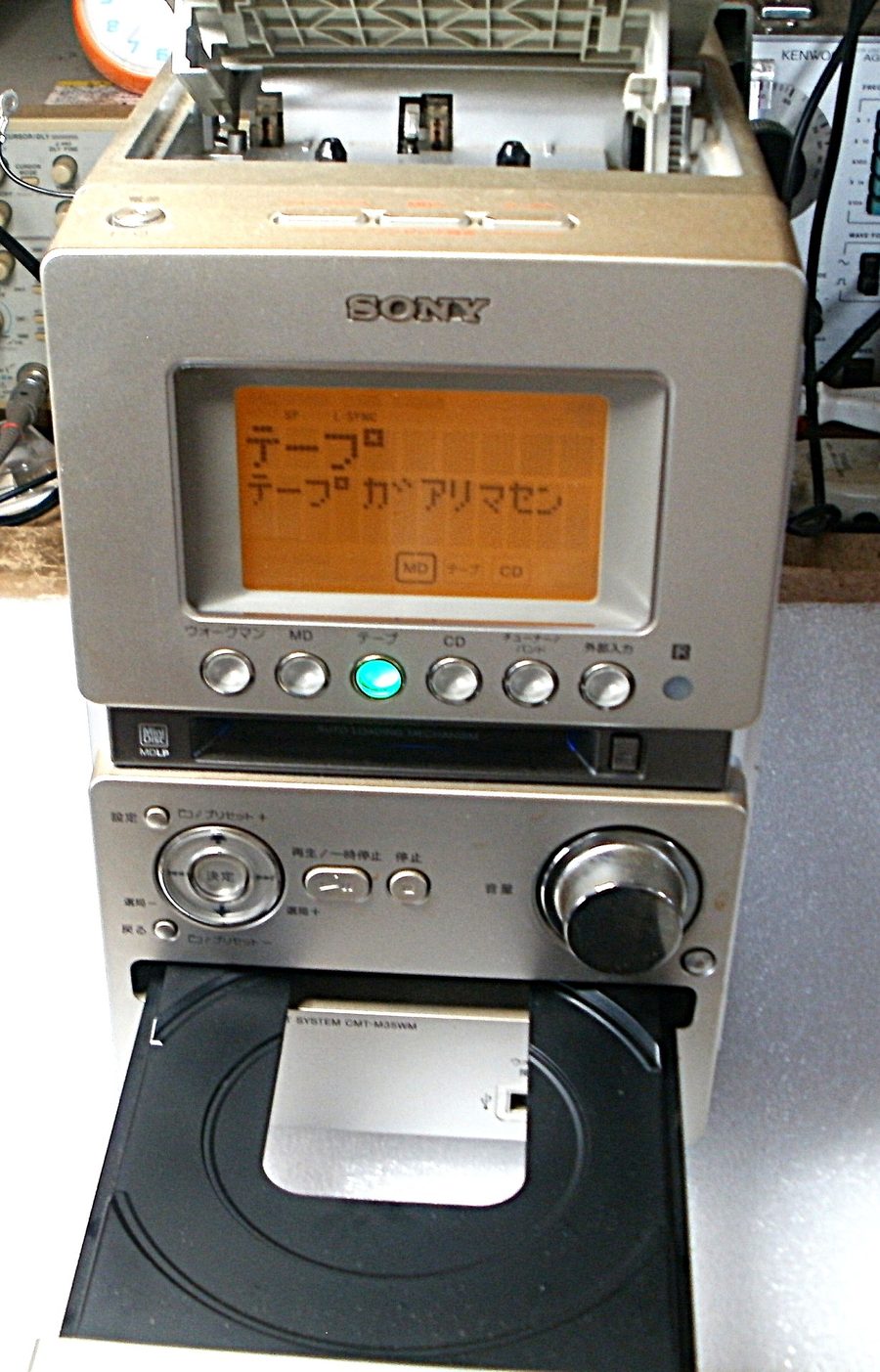

不具合症状「電源を入れようとするとカセット部メカニズムより（カチカチ異音）エラー表示、電源が入らない」不具合状況。ディスプレイには「テープガアリマセン」と表示、全ての操作を受け付けない状態確認。
1.電源ON起動シーケンスと故障診断
本機（CMT-M35WM）はマイコン制御による起動シーケンスを採用しています。電源ONと同時に内部マイコンがMD・CD・カセット各メカニズムの初期動作チェックを順次実行し、すべてのメカニズムが正常と判断された場合のみ電源ON起動。

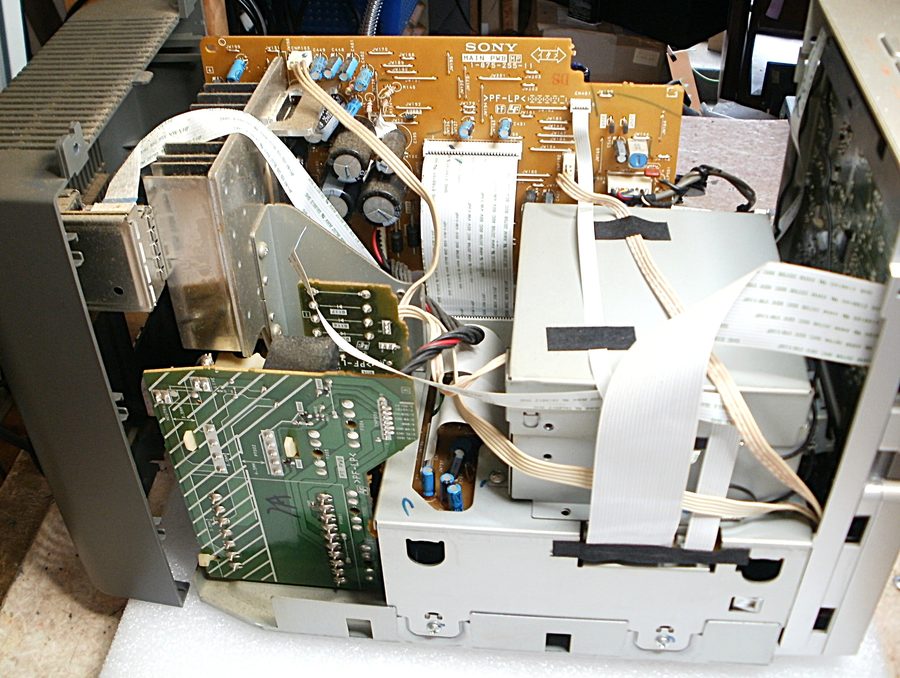

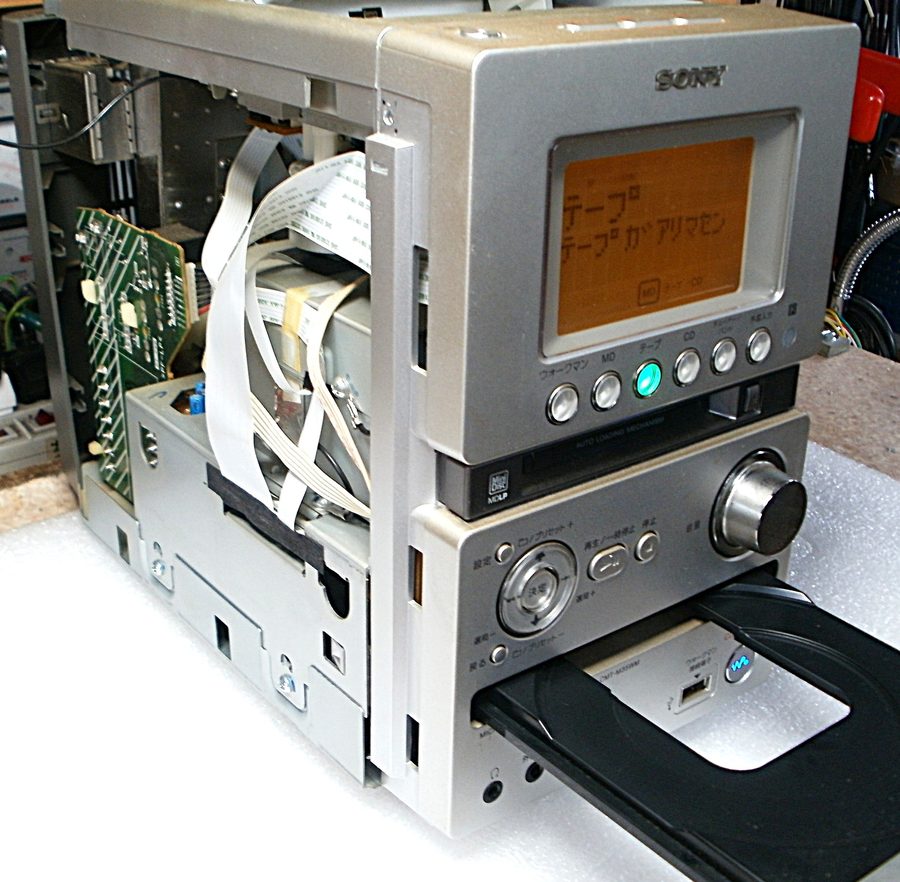

カセット部のメカニズムが初期チェック動作中に異常を検出。マイコンがカセット部の異常を判断してエラー表示を出力し、保護回路が働いて電源OFF、このためカセット以外のCD・MD・チューナー機能が正常であっても、本体は一切の操作を受け付けない状態、カセット部の起動回復が最優先課題と判断、カセットメカニズムの点検・分解作業。
2.カセット部メカニズム異音・不動

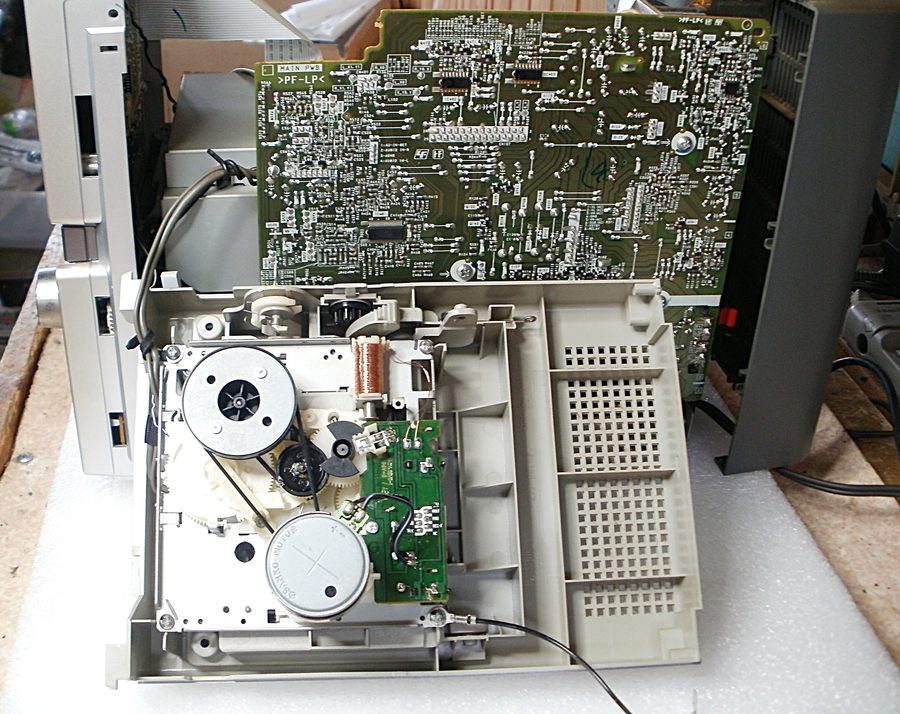

カセットメカニズム分解取り出し点検、駆動ベルトの経年劣化（伸び・硬化・スリップ）を確認。ベルトがスリップすることでメカニズムが正規の位置へ動作できず、マイコンへの確認信号が送られない為、カチカチ音が連続発生エラー不動。
対応内容として、経年劣化したゴムベルトを適合品に交換。併せてメカニズム内部の清掃、ギア・摺動部へのグリスアップ、アイドラーホイールの点検、カセット部の組み直し後に再起動チェック、マイコンの起動シーケンスが正常完了することを動作確認。
3.MD部ディスク出ず、再生エラー
本機のMD部については、MDディスクの排出不良を確認、MDミニコンポで多く見られるトラブルで、ローディングメカニズムの駆動部品（ゴムローラー・ベルト）の劣化、ディスク保持機構のバネへたりが主原因。
MD部分解、ローディング機構の動作確認・清掃・調整、スピンドルモーターの回転確認と光学ピックアップの動作確認、MD再生・録音・排出動作を確認、MDは記録メディアが製造終了となって久しいものの、過去に録音した大切なディスクのデータを再生するためにご依頼いただくケースが増えています。
4.CD部修理
CD部トレーの開閉動作確認、ディスク読み取り状態の確認、ミニコンポのCDメカニズムでは、トレー開閉不良・ディスク読み取り不良（RF信号レベル低下）・レーザー出力の経年低下が多く見られます。
本機では光学ピックアップのRF信号レベルを確認、フォーカス・トラッキングサーボ動作確認、CDトレーの開閉動作も正常であることを確認。CDディスク再生確認。
5.修理総括・ソニーミニコンポの故障傾向
CMT-M35WM / HCD-M35WM に代表されるソニーのミニコンポは、CD・MD・カセットを一体化した複合メカニズムを搭載しています。各メカニズムがマイコンの管理下で連動する構造のため、一つのメカニズムの不具合が本体全体の動作停止につながります。「電源が入らない」「操作を受け付けない」という症状の多くは、実はカセットやMD部など個別メカニズムの起因する故障も多く、10年以上経過後の経年劣化。
故障傾向としては以下が多く見られます。カセット部では駆動ベルトの劣化による異音・動作不良がほぼ必発します。MD部ではローディング機構の劣化によるディスク排出不良が頻発します。CD部では光学ピックアップのRF信号低下による読み取り不良・トレー開閉不良が多く発生。いずれも消耗部品の経年劣化が主な原因であり、適切な部品交換と調整によって機能を回復。
