McIntosh MC2505 パワーアンプ修理
今回ご依頼いただいたのは、マッキントッシュ（McIntosh Laboratory Inc.）製のソリッドステート・パワーアンプ「MC2505」です。製造から約50年が経過したヴィンテージ機でありながら、特有のブルーメーターと重厚な筐体はいまなお存在感を放ちます。症状は左チャンネルの出力不良と全体的な動作不安定で、長年使用せずに保管されていた状態で、お預かり致しました。

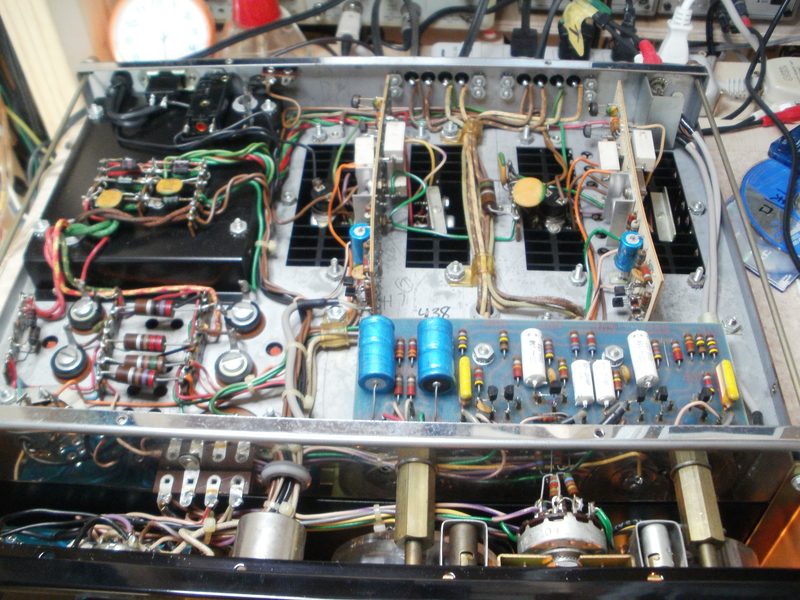

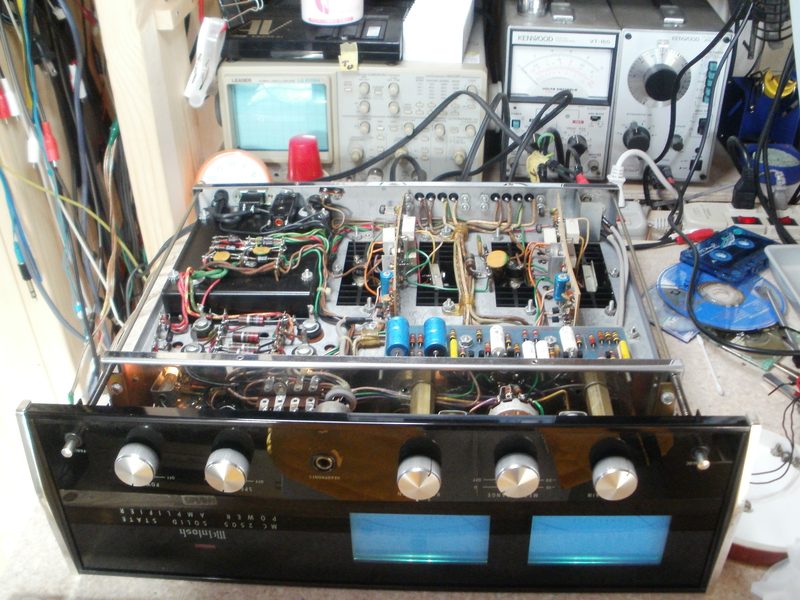

内部を開蓋したところ、電源部の大型電解コンデンサーの容量抜けが確認されたほか、出力段トランジスタ周辺のはんだクラックが複数箇所に見られました。また、入力切替スイッチおよびゲインコントロールの接点にも酸化被膜が形成されており、これが接触不良による音途切れの主因となっていました。各部を順次点検・修復し、オシロスコープで左右チャンネルの波形を確認しながら動作調整を行った結果、出力回復いたしました。
1.電源部コンデンサーの劣化

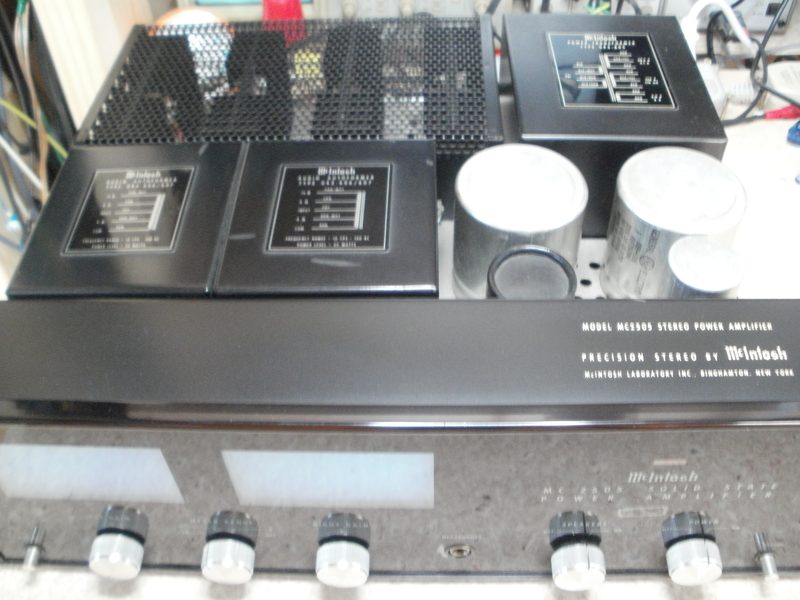

マッキントッシュのパワーアンプは大型のトロイダルトランスと大容量電解コンデンサーを組み合わせた強力な電源回路を特徴としています。しかし製造から数十年が経過すると、電解コンデンサー内部の電解液が揮発・乾燥し、規定の静電容量を大幅に下回る状態になります。電源平滑能力が低下すると「ブーン」というハム音の混入や出力電圧の不安定化が生じ、最悪の場合は出力段の半導体素子へダメージを与える原因にもなります。定期的なメンテナンスがマッキントッシュ機を長く使い続けるうえ重要です。
2.出力トランジスタ・はんだクラック
大出力アンプの宿命として、出力段トランジスタやドライバートランジスタの取付部は動作中に大きな発熱を繰り返します。この熱膨張・収縮サイクルがはんだ接合部に微細なクラック（亀裂）を生じさせ、見た目は正常でも内部で断続的な断線に近い状態となります。MC2505の場合、片チャンネルだけ音量が下がる・歪む・断続的に音が途切れるといった症状がこれに起因することが多く、発振器で信号を入力しながら波形を追うことで不具合箇所を特定し、はんだ修正・再補正を行います。
3.ブルーメーター不点灯・照明不良

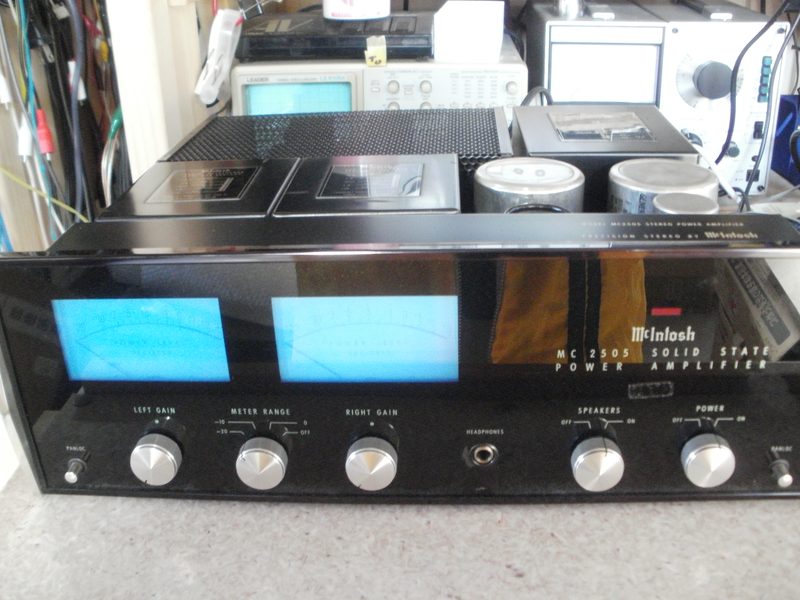

マッキントッシュの象徴ともいえるブルーのパワーメーターは、専用の照明ランプで背面から照らす構造になっています。経年によるランプ切れや、ランプソケット部の腐食・接触不良によって片側または両側が消灯することがあります。純正ランプの入手が困難な為、適合するランプへの置き換えによって対応。
4.スイッチ・接点の接触不良
ゲインコントロールやスピーカーセレクタースイッチなど、フロントパネル上の操作部品は内部金属接点が経年酸化により導通不良を起こします。操作時に「バリッ」というノイズが出る・特定ポジションで音が消える・ボリュームに触れると音が戻るといった症状はこれが典型です。専用クリーナーによる洗浄と接点の研磨処理によって改善対応努力致しております。
